American Society of Mechanical Engineers (ASME) คือ สมาคมวิศวกรเครื่องกลแห่งอเมริกา มีบทบาทสำคัญในการกำหนดมาตรฐานและหลักเกณฑ์ด้านวิศวกรรมเครื่องกล ซึ่งในการควบคุมการออกแบบ การผลิต การตรวจสอบ
มาตรฐาน ASME B16.20 เป็นมาตรฐานข้อกำหนดควบคุมการออกแบบ วัสดุ ขนาด ความคลาดเคลื่อน และข้อกำหนดการทำเครื่องหมายสำหรับปะเก็น โดยเฉพาะ Spiral wound gasket (SWG), Kammprofile และ Ring joint gasket สำหรับใช้กับหน้าแปลนที่ครอบคลุมโดยมาตรฐาน ASME B16.5, B16.47 และ MSS MS-44

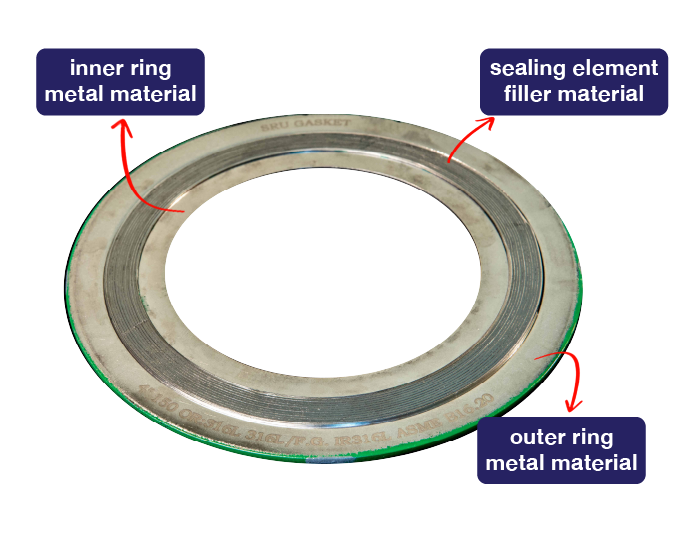

Spiral Wound Gasket (SWG) เป็นปะเก็นที่ประกอบไปด้วยแถบโลหะสแตนเลสพันเป็นเกลียวสลับกับวัสดุฟิลเลอร์ โดยวัสดุฟิลเลอร์ที่นิยมใช้คือ Flexible Graphite หรือ PTFE การออกแบบลักษณะนี้ทำให้ปะเก็นมีความสามารถในการคืนตัวที่ดี รองรับการเปลี่ยนแปลงของแรงกดและอุณหภูมิได้อย่างมีประสิทธิภาพ โดยทั่วไป Spiral wound gasket จะมีแหวนนอก (outer ring) และแหวนใน (inner ring) ที่ทำจากเหล็กกล้าคาร์บอนหรือสแตนเลส เพื่อช่วยจัดศูนย์กลางและป้องกันการบีบอัดเกินขนาด
 |
 |

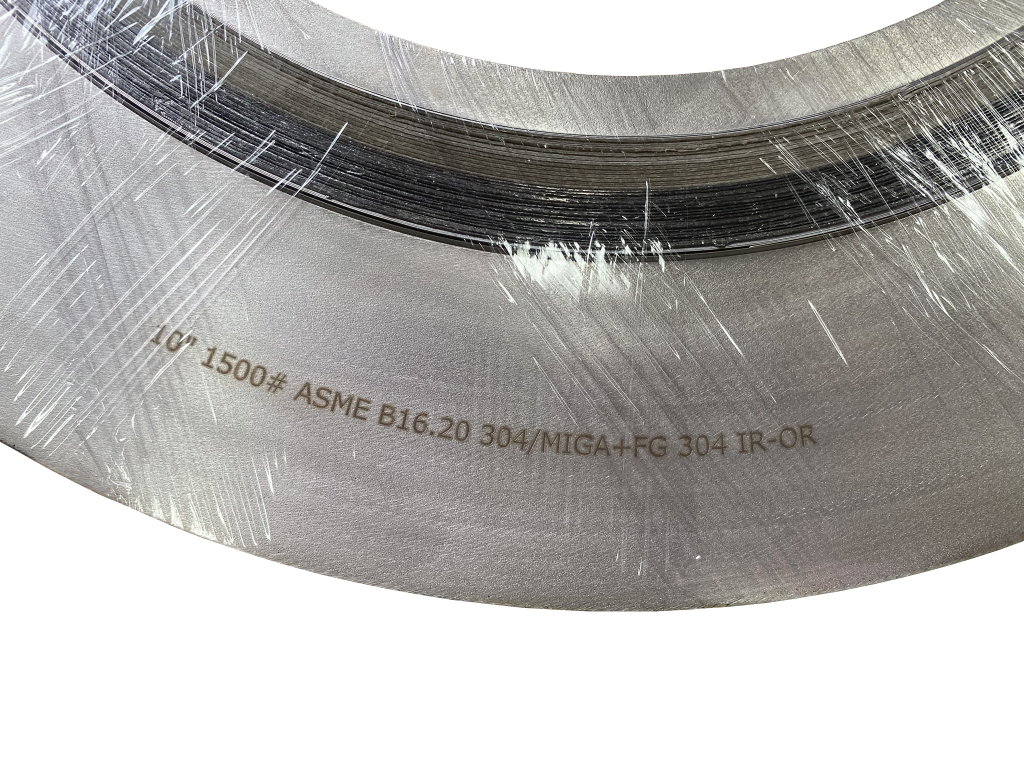

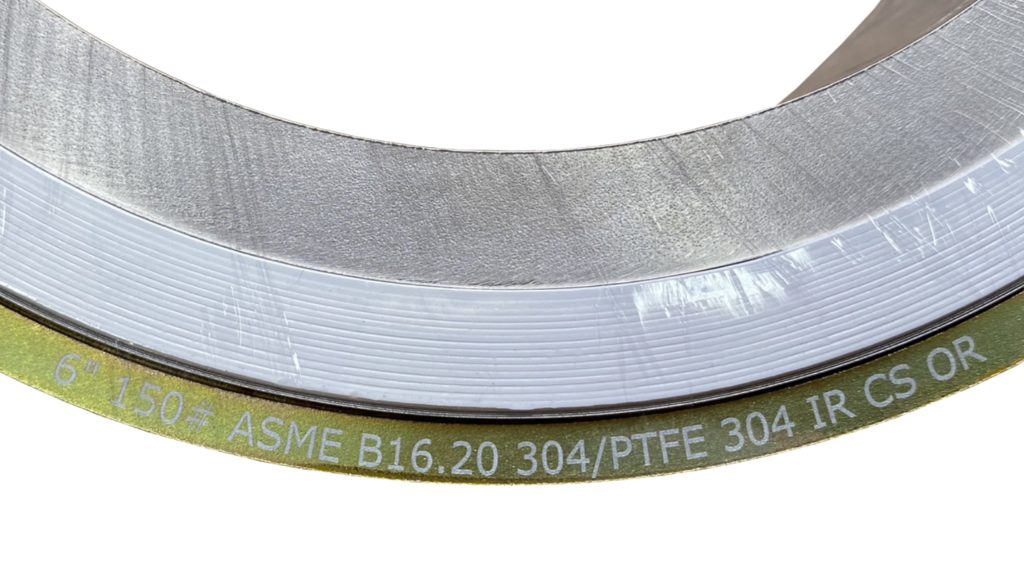

ภาพตัวอย่างการแสตมป์มาตรฐาน
ปะเก็นที่ออกแบบตามมาตรฐาน ASME B16.20 มีข้อดีหลายประการ
- ประสิทธิภาพการซีลดีเยี่ยม โครงสร้างเกลียวที่ยืดหยุ่นได้ช่วยให้การซีลมีความสม่ำเสมอแม้ในสภาวะความดันและอุณหภูมิที่ผันผวน
- ความสามารถในการทนต่ออุณหภูมิและความดันสูง ปะเก็นเหล่านี้สามารถทนต่อสภาวะการใช้ที่อุณหภูมิสูงกว่า 450 ◦C และความดันสูงกว่า 1,500 psi
- ความหลากหลายของวัสดุ สามารถเลือกใช้วัสดุตัวเติมให้เหมาะสมกับสสารต่างๆได้ เช่น น้ำ, ไอน้ำ, ก๊าซ, สารเคมี และไฮโดรคาร์บอน
- การปกป้องที่ดียิ่งขึ้น การออกแบบที่มีวงแหวนด้านในเสริมช่วยเพิ่มความแข็งแรงของโครงสร้าง
ปะเก็นชนิดนี้มักพบในอุตสาหกรรมต่างๆ เช่น โรงงานปิโตรเคมี โรงกลั่นน้ำมันและก๊าซ โรงงานเยื่อและกระดาษ อุตสาหกรรมเคมี อุตสาหกรรมการผลิตพลังงาน งานทางทะเลและแท่นขุดเจาะ ระบบไอน้ำ ท่อส่งและสถานีอัดก๊าซ โดยจะใช้ในจุดเชื่อมหน้าแปลนของปั๊ม วาล์ว คอมเพรสเซอร์ ถังแรงดัน และระบบท่อ
สำหรับงานที่ต้องการการซีลที่เชื่อถือได้ Spiral wound gasket ASME B16.20 ช่วยเพิ่มความปลอดภัยในการทำงาน และลดเวลาเครื่องหยุดทำงาน จึงเป็นทางเลือกที่มีประสิทธิภาพสูง ผ่านการรับรองจากอุตสาหกรรม และสอดคล้องกับข้อกำหนดด้านกฎหมาย
